Vrtací tyč CQ
Vrtací tyč řady CQ je zaměnitelná s vrtací tyčí řady Q, která je běžná v mezinárodním odvětví geologického průzkumu. Vrtací tyč CQ včetně vrtací tyče CQ(HQ), vrtací tyče NCQ(NQ), vrtací tyče BCQ(Q) této řady. Kuželový závitový spoj je použit pro usnadnění připojení a zabránění uvíznutí a povrch závitu je kalený, aby se výrazně prodloužila životnost závitu.
Tělo potrubí:Je přijata trubka z kvalitní legované oceli a pro každou surovinu se provádí 100procentní test, aby se zajistila soustřednost, přímost a tepelné zpracování.
Vlákno:Kuželové závitové připojení (3 závity na palec) je použito pro usnadnění připojení a zabránění uvíznutí závitu. Každý závit je pod relativně rovnoměrným namáháním, což poskytuje dostatečnou pevnost pro aplikaci produktu.
Tepelné zpracování:Celek prochází procesem tepelného zpracování pro zvýšení životnosti tyčí. Závity na obou koncích tyčí procházejí speciálním procesním zpracováním, které zajišťuje přibližně 140 procent pevnosti materiálu. Životnost vnitřního závitu se samozřejmě zlepšuje.
Povrchové kalení závitu:Po speciální procesní úpravě je povrchová tvrdost vnějšího závitu až asi 55 HRC, což účinně zabraňuje "lepícímu se závitu" a snižuje otěr a "zasekávání" v důsledku záběru závitu.
Dostupné velikosti vrtacích tyčí WL
| Popis | Kód | Vnější průměr (mm) | ID (mm) | NW (kg) | GW (kg) | Stoupání závitu (mm) | Délka závitu (mm) | Ohodnocená hloubka | Max. Jmenovitý točivý moment | Maximální tažná síla |
HCQ/HQ-10' | 20100101 | ￠88.9 | ￠77.8 | 34.76 | 35.56 | 8.47 | 44.5 | 1500 m (5000 stop) | 2000 Nm | 200 kN (45 000 lbf) |
HCQ/HQ-3M | 20100102 | ￠88.9 | ￠77.8 | 34 | 34.8 | 8.47 | 44.5 | |||
HCQ/HQ-5' | 20100103 | ￠88.9 | ￠77.8 | 17.38 | 18.17 | 8.47 | 44.5 | |||
HCQL/HQ-1,5 mil | 20100104 | ￠88.9 | ￠77.8 | 17.1 | 17.9 | 8.47 | 44.5 | |||
NCQ/NQ-10' | 20100201 | ￠69.9 | ￠60.3 | 23.9 | 24.3 | 8.47 | 44.5 | 1500 m (5000 stop) | 1200 Nm (900 stop-lb) | 147 kN (33 000 lbf) |
NCQ/NQ-3M | 20100202 | ￠69.9 | ￠60.3 | 23.5 | 23.9 | 8.47 | 44.5 | |||
NCQ/NQ-5' | 20100203 | ￠69.9 | ￠60.3 | 11.95 | 12.35 | 8.47 | 44.5 | |||
NCQ/NQ-1,5 mil | 20100204 | ￠69.9 | ￠60.3 | 11.76 | 12.16 | 8.47 | 44.5 | |||
BCQ/BQ-10' | 20100301 | ￠55.6 | ￠46.2 | 18.4 | 19.1 | 8.47 | 44.5 | 1500 m (5000 stop) | 800 Nm (590 stop-lb) | 115 kN (26 000 lbf) |
BCQ/BQ-3M | 20100302 | ￠55.6 | ￠46.2 | 18 | 18.8 | 8.47 | 44.5 | |||
BCQ/BQ-5' | 20100303 | ￠55.6 | ￠46.2 | 9.2 | 9.55 | 8.47 | 44.5 | |||
BCQ/BQ-1,5 mil | 20100304 | ￠55.6 | ￠46.2 | 9 | 9.4 | 8.47 | 44.5 | |||
Poznámka:Q a RQ je ochranná známka společnosti Boart Longyear, zde jsme citovali, abychom pomohli zákazníkovi vybrat pouze pruty.
Vrtací tyče: Přehled závitů CQ
* Materiál: 4130
* Hadice
• Vysoce kvalitní trubky z legované oceli
• Konzistentní soustřednost, přímost a tepelné zpracování
• Všechny hadičky dostupné ve velikostech DCDMA
* Vlákno
• Kuželové závity (3 závity na palec) umožňují snadnou výrobu a přetržení
• Účinnost zatížení 30 procent poskytuje dostatečnou pevnost pro průměrné aplikace
* Tepelné zpracování skrz zeď
• Poskytuje 140% pevnost materiálu
• Tepelně zpracované závity pouzdra výrazně prodlužují životnost závitu
* Case Hardening
• Významný výzkum, vývoj a testování v terénu vyústily v proces vytvrzování, který je nepřekonatelný.
• Hřeben závitu kolíku je kalen na nominální 55 HRC, aby se eliminovalo škodlivé adhezní opotřebení
• Eliminuje přenos opotřebovaného materiálu tam a zpět, což se děje mezi závity stejné tvrdosti, což vede k velkému zadření a zadření spoje.
Pozor: Nemíchejte naše vrtací tyče s jiným výrobcem, mohlo by dojít ke katastrofální nehodě.
Poznámka: Pro zajištění výkonu vrtacích tyčí nikdy nemíchejte naše tyče s tyčemi jiného výrobce dohromady, také to může způsobit selhání strojů a katastrofální nehodu.

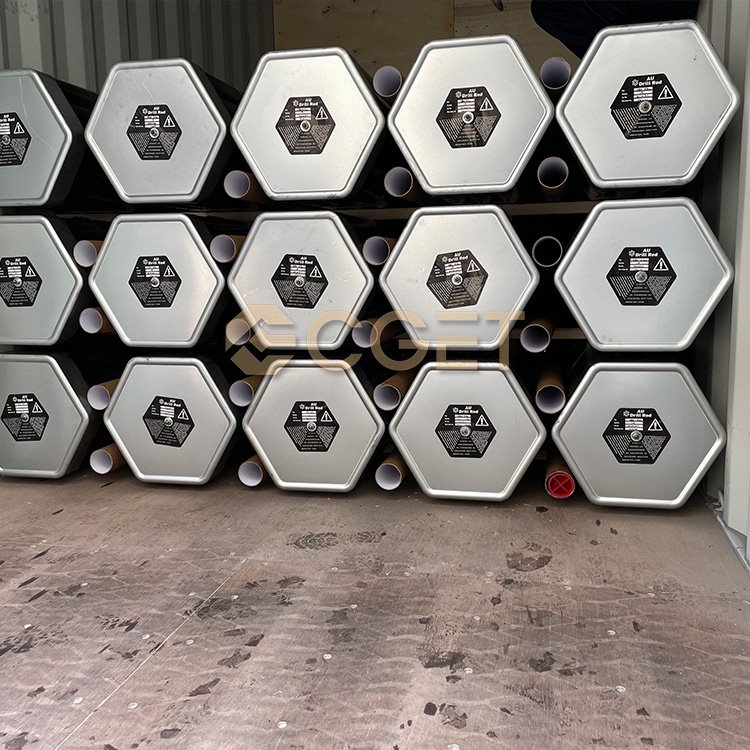

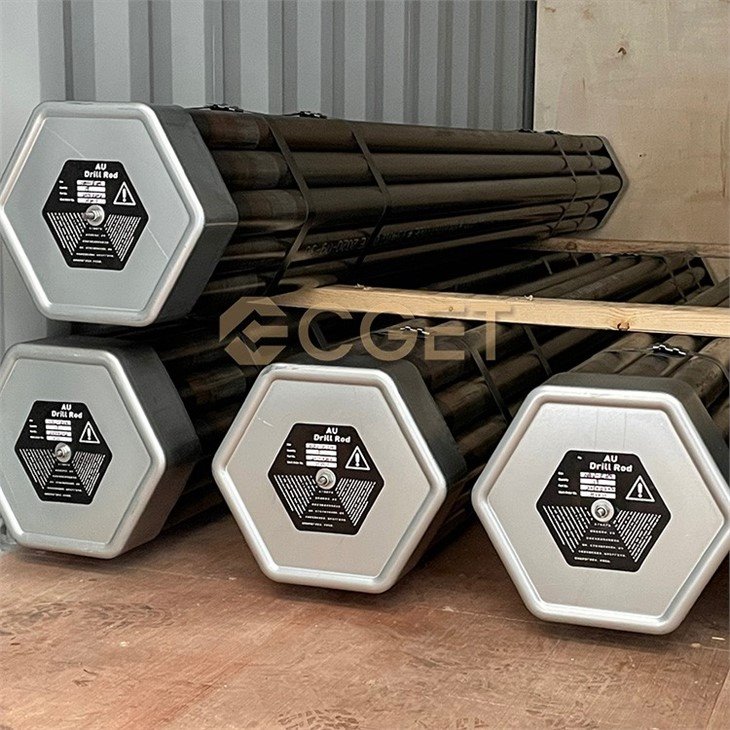

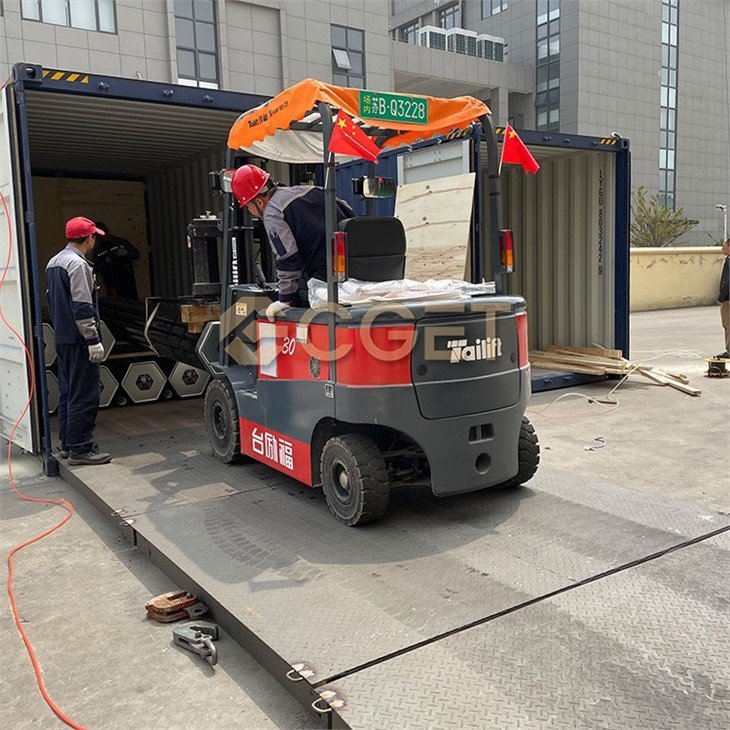

Podrobnosti o balení
Specifikace svazku vrtacích tyčí BCQ (BQ).
| Rozměry (D x Š x V) | Hlasitost | Celková hmotnost | MNOŽSTVÍ |
3150 x 292 x 254 mm | 0.23m3 | 283 kg | 19ks/svazek |
* 20 ft zatížení kontejneru 3,0 m/10 stop vrtných tyčí pojme 53 svazků (1007 tyčí)
* 40 stopové zatížení kontejneru 3,0 m/10 stop vrtných tyčí pojme 68 svazků (1292 tyčí)
Specifikace svazku vrtacích tyčí NCQ (NQ).
| Rozměry (D x Š x V) | Hlasitost | Celková hmotnost | MNOŽSTVÍ |
3100 x 360 x 320 mm | 0.36m3 | 455 kg | 19 ks/svazek |
* 20 stopové zatížení kontejneru 3,0 m/10 stop vrtných tyčí pojme 30 svazků (570 tyčí)
* 40 stopové zatížení kontejneru 3,0 m/10 stop vrtných tyčí pojme 45 svazků (855 tyčí)
Specifikace svazku vrtacích tyčí HCQ (HQ).
| Rozměry (D x Š x V) | Hlasitost | Celková hmotnost | MNOŽSTVÍ |
3100x460x420mm | 0.58m3 | 659 kg | 19 ks/svazek |
* 20 ft zatížení kontejneru 3,0 m/10 stop vrtných tyčí pojme 20 svazků (380 tyčí)
* 40 stopové zatížení kontejneru 3,0 m/10 stop vrtných tyčí pojme 30 svazků (570 tyčí)
